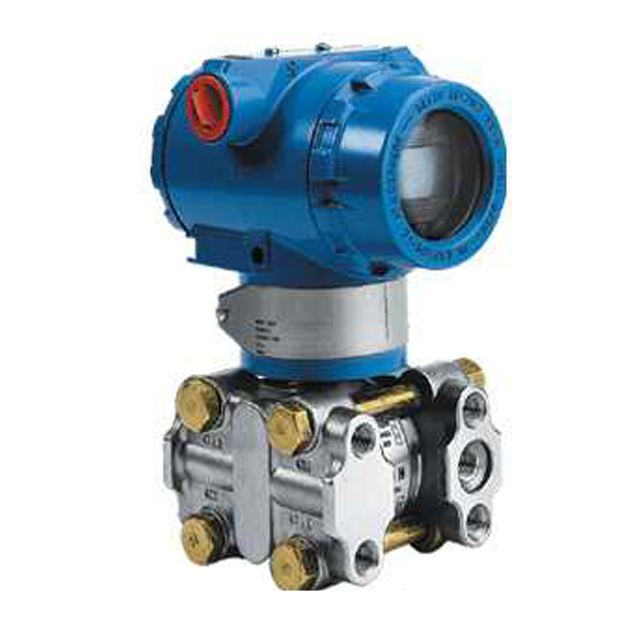

- 商品名稱：壓力變送器
- 添加時間：2023-02-10 14:47:57
- 電 話：0550-7512025
郵 箱：78404089@qq.com
一、產品概述
壓力變送器用于測量液體、氣體或蒸汽的液位、密度和壓力，然后轉變成4～20mA DC信號輸出。壓力變送器可與HART手操器相互通訊，通過它進行設定，監控或與上位機組成現場監控系統。
二、工作原理
壓力變送器過程壓力通過兩側或一側的隔離膜片、灌充液傳至d室的中心測量膜片。中心膜片是一個張緊的彈性元件，它對于作用在其上的兩側壓力差產生相應變形位移，其位移與差壓成正比，z.ui大位移約0.1mm，這種位移轉變在電容極板上形成差動電容，由電子線路把差動電容轉換成二線制的4~20mA DC信號輸出。
三、安裝技巧
壓力變送器在工藝管道上的安裝位置，與被測介質有關。安裝時應注意考慮下面的情況:
1、盡量避免變送器與腐蝕性或過熱的被測介質直接接觸。
2、要防止渣滓在導壓管內沉積。
3、導壓管要盡可能短一些。
4、兩邊導壓管內的液柱壓力應保持平衡。
5、導壓管應安裝在溫度梯度和溫度波動小的地方。 測量液體流量時，取壓口應開在流程管道的側面，以避免渣滓的沉淀。同時變送器要安裝在取壓口的旁邊或下面，以便氣泡排入流程管道之內。 測量氣體流量時，取壓口應開在流程管道的頂端或側面。并且變送器應裝在流程管道的旁邊或上面，以便積聚的液體容易流入流程管道之中。
四、產品價格
壓力變送器價格與型號有關，不同的型號價格是不一樣的，比如2088擴散硅壓力變送器 ，小巧型壓力變送器 ，高溫型壓力變送器，它們的價格是不等的，z.ui終報價應以現場工況、型號為準。
五、產品參數
| 測量介質 | 氣體、液體、油等與316兼容的介質 |
| 測量形式及范圍 | 表壓（G） z.ui大(0～60)MPa, z.ui小(0～0.5)KPa |
| 絕壓（A） z.ui大(0～40)MPa, z.ui小 (0～5)KPa | |
| 負壓（B） (-0.1～40)MPa, z.ui小(-0.2～0.2 )KPa | |
| 精度等級 | 0.1、 0.25、 0.5 |
| 過載能力 | 量程的2～5倍 |
| 長期穩定性 | 小于0.25%FS/年，小于0.5%FS/年 |
| 供電電源 | 15～36 VDC（標定電壓24VDC） |
| 輸出信 | (4～20)mA（二/三線制）、（0～10）MA (0~20）mA （0～5）V、（1～5）V、（0～10）V |
| 顯示方式 | 指針表頭或數字顯示可選配 |
| 校準 | 通過調節精密電位器實現對零點、量程調節 工作溫度：（-40～80）℃ 補償溫度：（-20～70）℃ |
| 工作溫度 | -40～80℃ 補償溫度：-20～70 ℃ |
| 過程連接 | M20×1.5外螺紋（Ф3內孔）或用戶注明 |
| 隔離膜片材料 | 316 不銹鋼 |
| 傳感器接口材料 | 1Cr18Ni9Ti |
| 外殼材料 | 合金鋁 |
| 防護等級 | IP65 |
六、型號分類
| 壓力變送器分類 | 測壓范圍 | 使用溫度 | 介質溫度 | 應用場合 | |||||
| 2088壓力變送器 | -0.1～60MPa | -40～80 ℃ | -40～330 ℃ | 環境惡劣場合 | |||||
| 衛生型壓力變送器 | 0~100KPa~35MPa | -40～80 ℃ | -40～300 ℃ | 酒、果汁食品介質 | |||||
| 高溫型壓力變送器 | -0.1～60MPa | -40～80 ℃ | -40～300 ℃ | 導熱油、高溫氣體 | |||||
| 數顯壓力變送器 | -0.1～60MPa | -40～80 ℃ | -40～300 ℃ | 蒸汽、高溫氣體 | |||||
備注：不同的廠家介質、溫度、工況、它的選型是不一樣的，功能也是不一樣，選型舉例：介質白酒，溫度100 ℃，量程0~500KPa，酒屬于食品行業，可以選衛生型壓力變送器。
